浏览数据模型

在安装过程中安装的模块上的依赖,iTop的数据模型(也称为对象架构)可能会有所不同。通过单击“管理工具”菜单中的链接“数据模型”,可以查看iTop使用的当前数据模型。

使用中间手柄调整左右窗格的大小,或关闭左窗格。
选择类

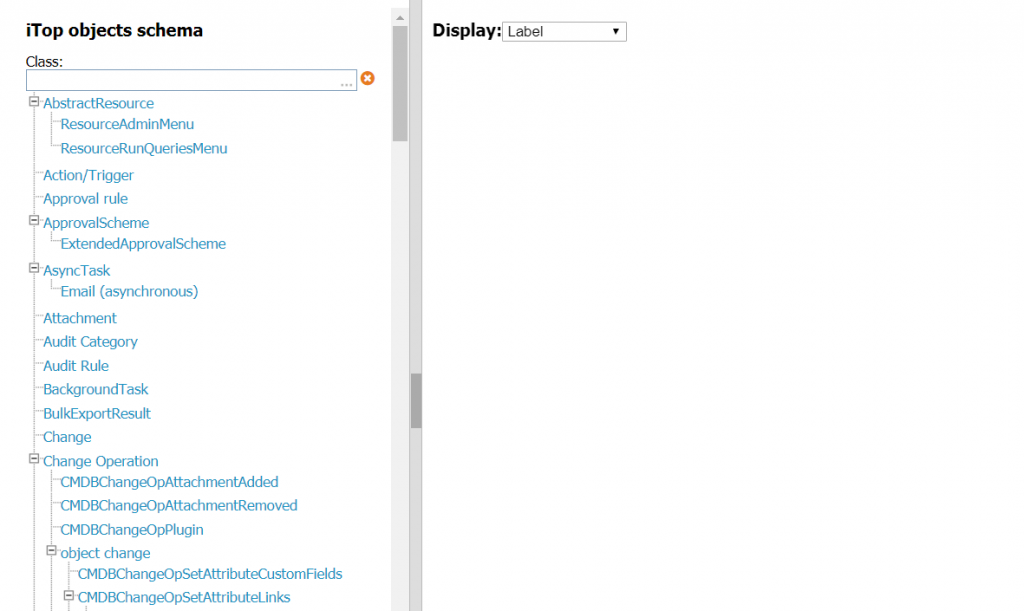

在左侧的浏览器树状视图中,可以浏览分层类(按字母顺序)。根据显示粒度参数,每个条目都包含类的显示名称(标签参数),其内部OQLLPHP名称(代码参数)或两者(标签和代码参数)。

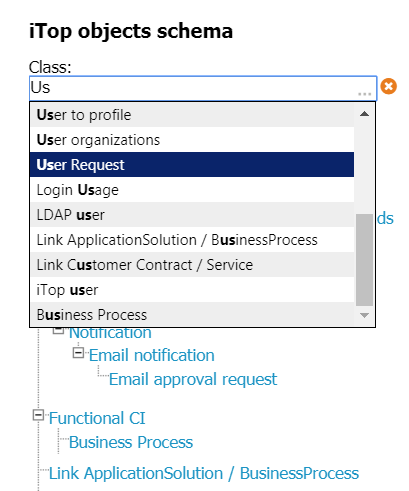

要在数据模型中快速找到指向特定类的链接,请使用上面的类列表中的autcomplete过滤器,然后在过滤器中按Enter或单击过滤器名称以显示该类的详细信息。

班级详情

选择类后,您将可以在不同的选项卡(属性,相关类,子类,生命周期和触发器)中查看有关该类的详细信息。

属性标签

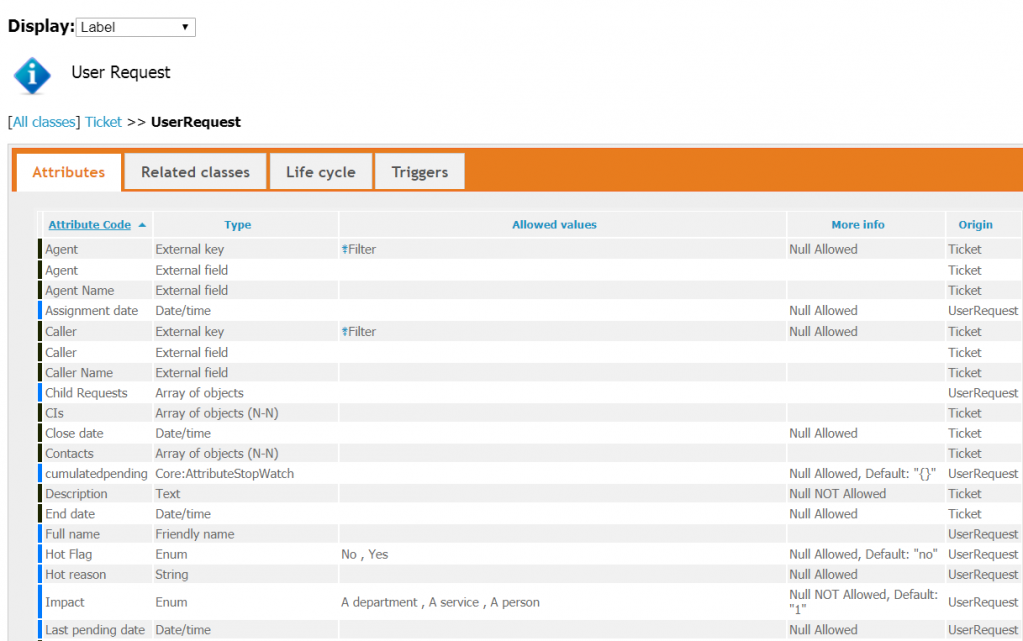

在“属性”选项卡上,可以使用有关此类属性的多种信息(还依赖于显示粒度参数),并且可以通过将单元格悬停来显示更多信息。

属性标签定义:

标签描述悬停说明
属性代码属性内部代码,用于识别此类属性属性定义n链接到其他类
类型属性的数据类型类型定义`
允许值对此属性的可能值的限制如果此字段是过滤器,则显示原始OQL以获取这些值
更多信息有关数据库中定义的字段的更多信息如果提供默认的null,则显示此信息
来源定义此属性的基类(此信息也在第一列中以颜色代码显示)

相关类别标签

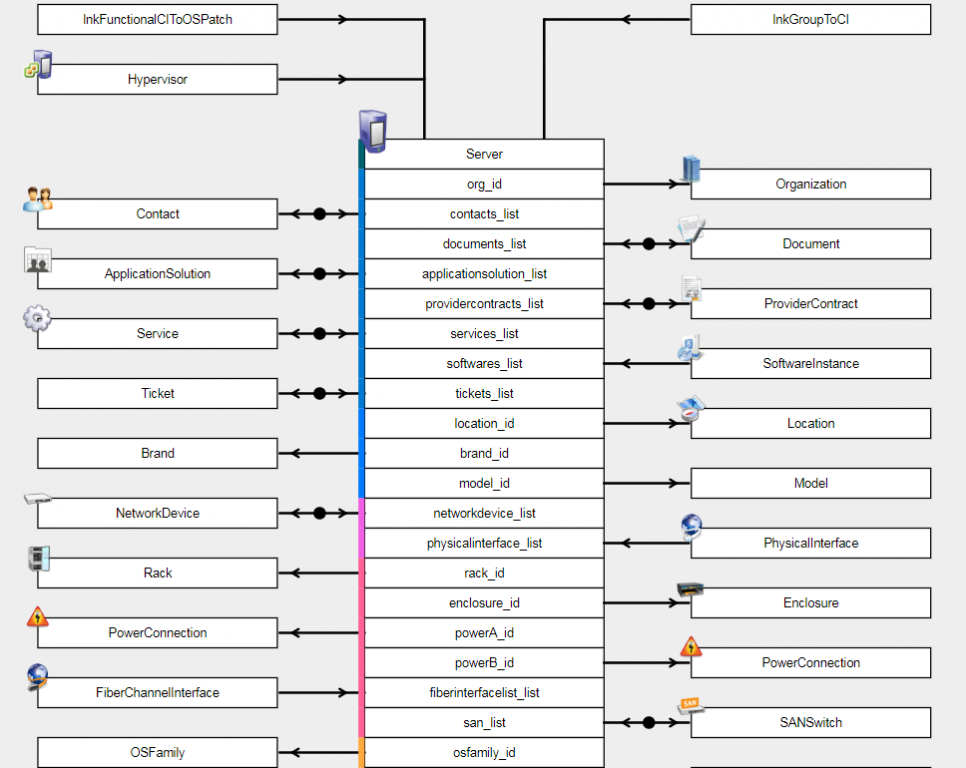

在“相关类”选项卡上,您将能够看到当前类的属性,这些属性包括外键(指向另一个类的单个箭头),n-1键(指向当前类的属性的单个箭头),1-n和nn(双箭头)中间带有圆点)和其他类的外部键指向我们当前的类(指向当前类的单个箭头)。每个属性的来源在每个属性的左侧显示颜色代码(与属性选项卡的第一列相同)。

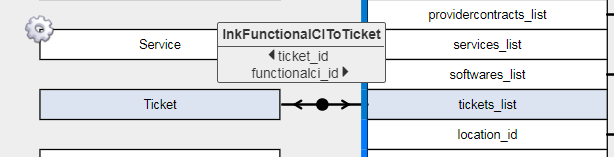

该图形视图允许单击不同的类名称,以浏览数据模型并查看当前类何时通过链接集(1-n或n-n)链接到另一个类。要获取有关此链接集的更多详细信息,请将点悬停在2个类之间。

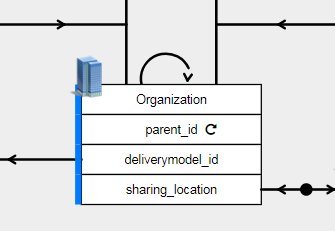

在具有一个(或多个)层次结构键属性的类上,您可以在类矩形的顶部找到一个弓形箭头,在每个层次结构键属性旁边也可以找到一个弓形箭头。

生命周期选项卡

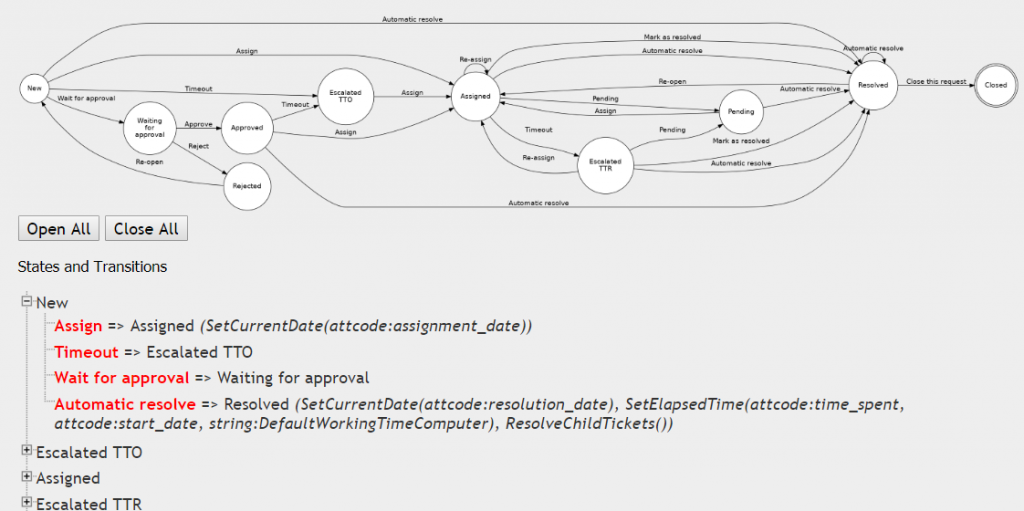

在生命周期选项卡上,如果已设置生命周期,将显示带有graphviz的图形构建以及状态,转换和属性选项(只读,强制或隐藏)之间有关不同关系的相关信息。


触发器选项卡

显示该类的生命周期图和一些相关信息。
